Сообщение Трассировка оригинальной платы БК-0010-01 (автор Mdesk)

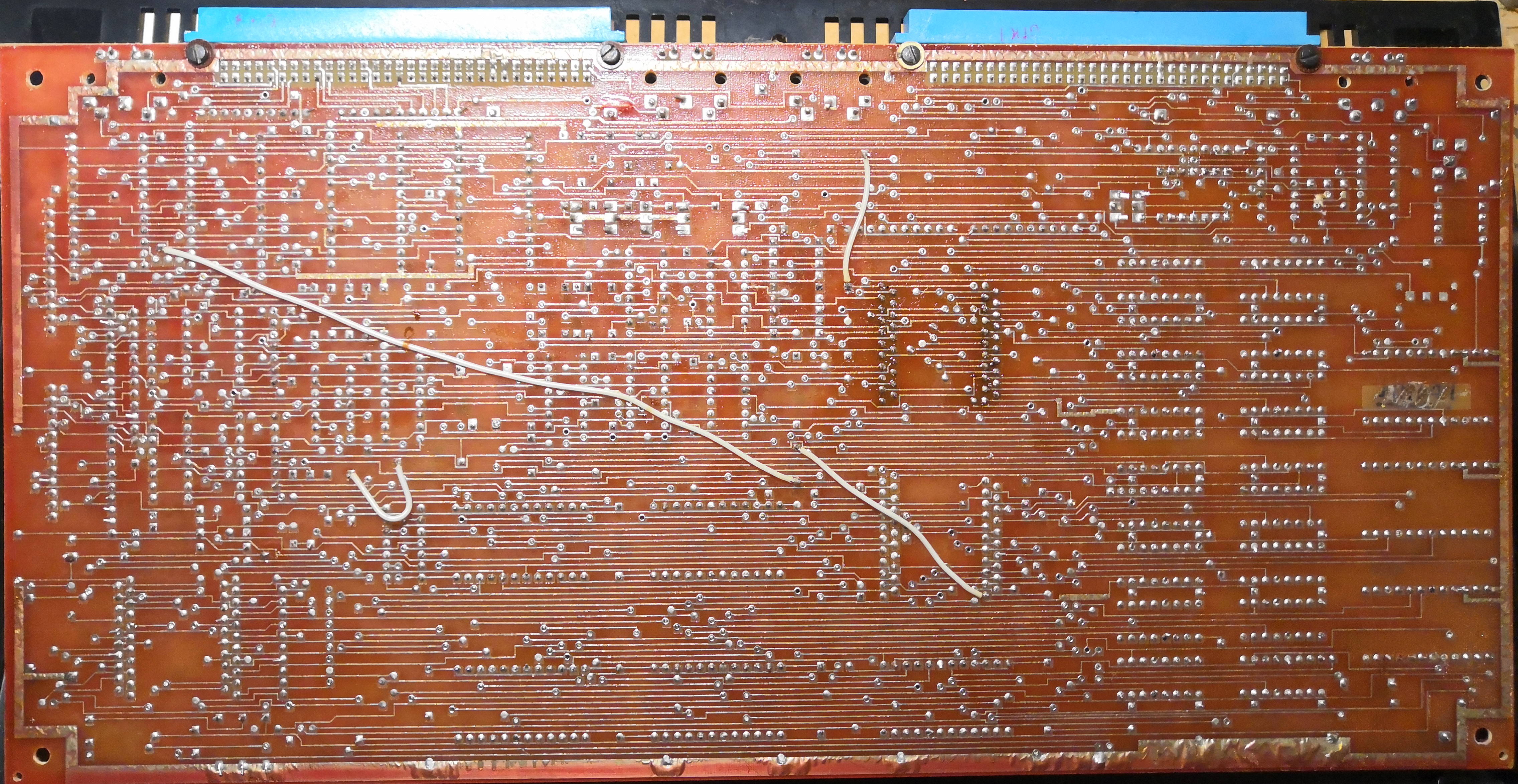

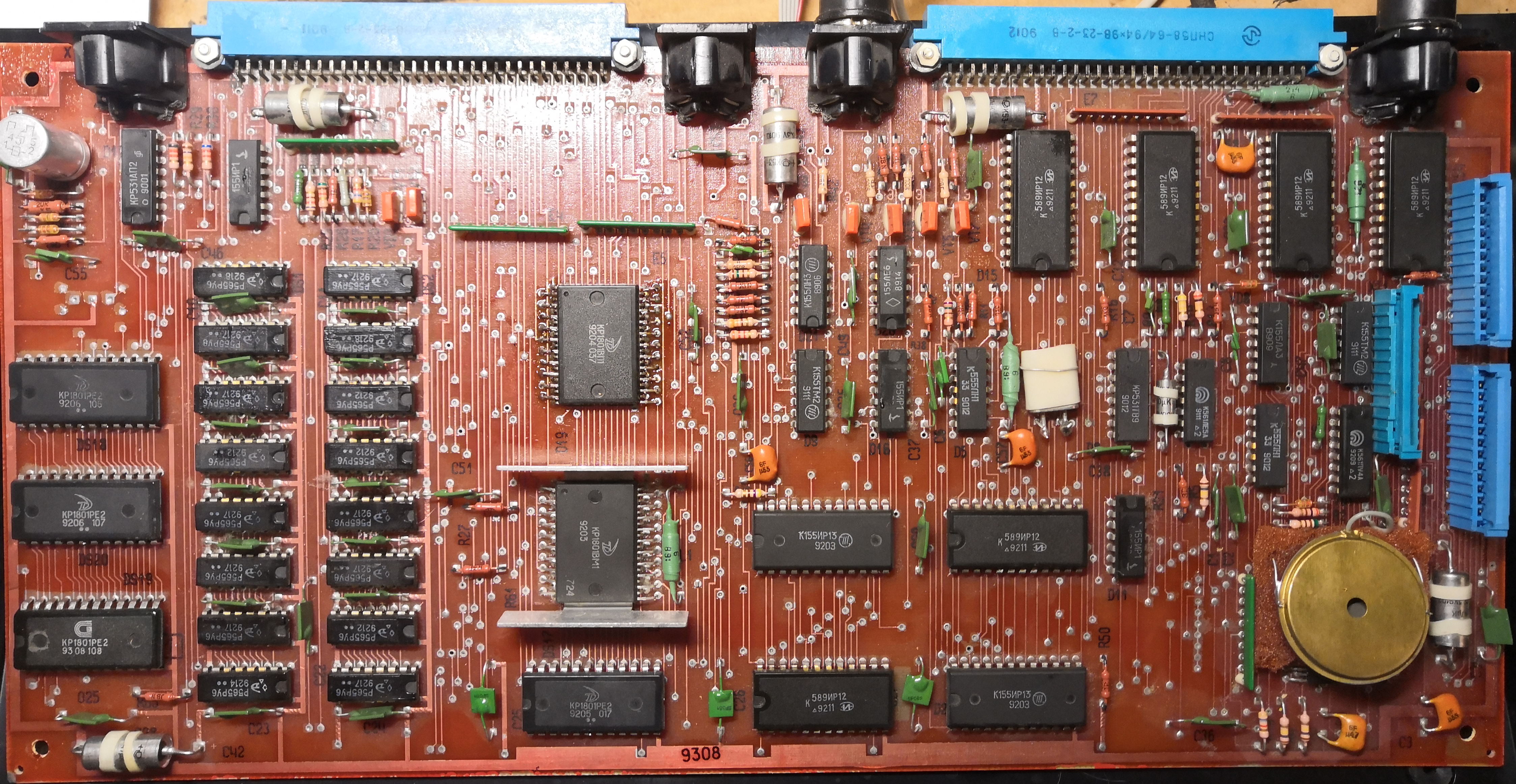

Благодаря уважаемому Mdesk в распоряжении фанатов компьютера БК появилась полноценная трассировка, принципиальная и монтажная схемы оригинальной (с разъемами под "жесткую" клавиатуру) платы БК-0010-01. Качаем полный архив и надеемся, что кто-то воспылает желанием и захочет сделать реплику:
Комментарий к файлу: Трассировка-новодел оригинальной платы БК-0010-01 (pcb, sch, bom, pdf, readme).
bk0010-01.rar [1010.23 KiB]
Скачиваний: 35


Изображение Изображение Изображение Изображение Изображение Изображение


Содержимое файла readme.txt:

Отличия от оригинальных схемы и платы:
- на плате вывод D2-16 (561ПУ4) отсоединен от +5V;
- на схеме показано соединение выводов 21 ПЗУ с +5V как на оригинальной плате;
- на схеме показано соединение выводов 9 ОЗУ с +5V как на оригинальной плате;
- на схеме показано подключение выводов XT3-B1, XT3-B8, XT3-B10, XT10-1, XT10-4 как на оригинальной плате;
- на плате обозначены контакты: S2A, S3A, P1A, P1B, P2;
- на плате слегка изменена разводка рядом с D9-1 для устранения ошибок DRC;
- на плате разведена цепь S1-39 до вывода XT3-B20 (вместо оригинального проводка);
- на схеме и плате вывод D2-10 (561ПУ4) не подключен как на оригинальной плате.
Mdesk, 27.10.2015


08 янв 2018, 22:57
